| 产品特性：其他 | 加工定制：否 | 印刷面：平面 |
| 适用材质：任何材质 | 适用对象：电子 | 操作方式：全自动 |
| 品牌：GKG | 型号：GKG-G9+ | 产品类型：二手 |
| 售后服务：非人为破坏保修三个月 | 印刷颜色：单色 | 印刷速度：360m/min |
| 最大印刷面积（长×宽）：400*330mm | 承印物厚度范围：0.8mm | 工作台尺寸：734*734mm |
| 工作台纵横调节量：参考资料mm | 最大网框尺寸：734*734mm | 电源：220 |
| 外形尺寸：1402*1302*1200mm | 重量：1000kg | 规格：GKG-G9+ |

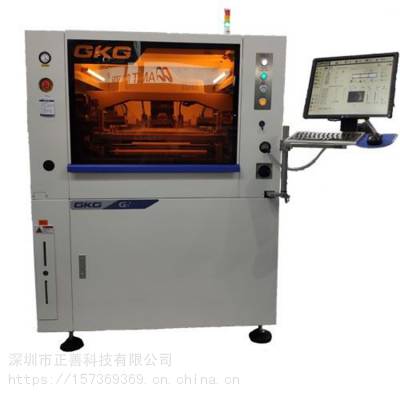

SMT锡膏印刷设备 全新锡膏印刷机GKG-G9+ 二手全自动印刷机
G9+是高精度和高稳定性的全自动视觉印刷机，GKG公司紧随SMT行业的发展趋势生产的***全自动视觉印刷机与国际*先技术同步，高分辨率的视觉处理，高精度的传动系统，悬浮式自适应刮*，的板定位处理和灵巧的网框夹紧结构，结构紧凑，兼具准确性和高度的灵活性，提供给客户高效，印刷所需的功能，更为客户提供了突出的性价比。
(1) NI图像处理平台
(2) 两个独立的步进马达驱动印刷头(针对于前后刮*压力所需不同及稳定性而设计)
(3) GKG专用手动可调顶升平台(针对于不同厚度PCB而设计)
(4) GKG柔性侧压系统(针对于PCB受压变形而设计)
(5) GKG PCB上压系统(针对薄PCB、大PCB而设计)
(6) 干/湿/真空三种清洗模式
(7) 双向运输导轨系统
(8) 自动调节导轨宽度
(9) 中/英文操作界面
(10) 印刷精度：±0.025mm
(11) 重复精度：±0.01mm
(12) 印刷周期：<10s
(13) 网框尺寸从420×520mm到737×737mm
(14) 可印刷板尺寸从50×50mm到400×330mm
1 | 设备型号 | GKG-G9+ |
2 | 网框尺寸 | Min Size：420*500mm Max Size:737*737mm |
3 | PCB尺寸 | 400*300mm |
4 | PCB***小尺寸 | 50*50mm |
5 | PCB厚度 | 0.4-6mm |
6 | PCB翘曲量 | Max.PCB对角线1% |
7 | 传输高度 | 900±40mm |
8 | 传送方向 | Left-Right ， Right-Left , Right-Right , Left-Left |
9 | 运输速度 | 1500mm/s(MAX),Program Control |
10 | 传送方式 | 一段式运输轨道 |
11 | PCB定位 | 支撑方式：磁性针顶/自动调节顶升平台 紧夹方式：独特的顶部压平上压片，边夹 |
12 | 印刷头 | 两个独立的马达驱动印刷头 |
13 | 刮刀压力 | 0-10kg（Program Control） |
14 | 清洗方式 | 加强型真空吸附，干、湿、真空三种模式 |
15 | 视野区域 | 6.4*4.8mm |
16 | X,Y，θ调整 | X,Y:±8mm，θ：±2°（增量0.5micro） |
17 | 视觉系统 | 软件处理/上下同时成像的光路系统/Hitachi相机/几何匹配定位 |
18 | 重复定位精度 | ±0.01mm |
19 | 印刷精度 | ±0.025mm |
20 | 印刷周期 | ≤8.5S |
21 | 换线时间 | 旧程式3mins，新程式set up 5mins. |
22 | 主供气源 | 4-6kg/cm2 |
23 | 主供电源 | AC:220±10%，50/60HZ 2.5KW |
24 | 控制方法 | PC Control |
25 | 操作系统 | windows XP |
26 | 机器外形尺寸 | 1105*1500*1400mm（机器主体） |
27 | 机器总量 | Approx:1000kg |
